VÁLVULA BORBOLETA EXCÊNTRICA - SÉRIE RS

VÁLVULA BORBOLETA EXCÊNTRICA - SÉRIE RS

A Válvula Borboleta Série RS possui semelhanças à Válvula Borboleta Série DS (concêntrica), com o diferencial de um projeto de disco de simples excentricidade e as mesmas vantagens em termos desempenho, diversidade de materiais e fácil manutenção.

Catálogo

descrição

> Norma de Construção

API 609 Categoria A.

> Conexões

Wafer, Lug e Flangeada (Corpo longo e curto).

> Face a Face

API 609 Categoria A
ISO 5752 Col. 20
MSS SP-67

> Dimensões

26″ a 54″.

> Limite de Pressão

50 a 250 psi / 10 bar.

> Aplicação em Fim de Linha

75 psi (Fixada somente no lado da sede)
150 psi (Fixada entre os dois flanges)

> Corpo

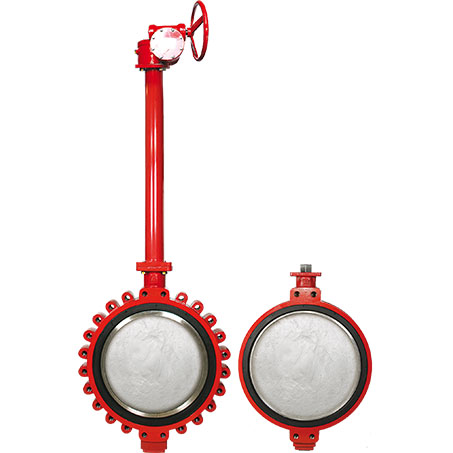

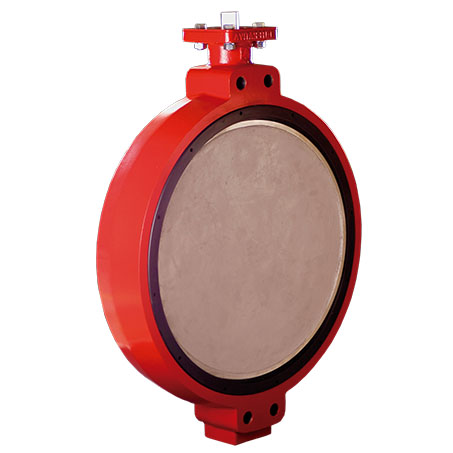

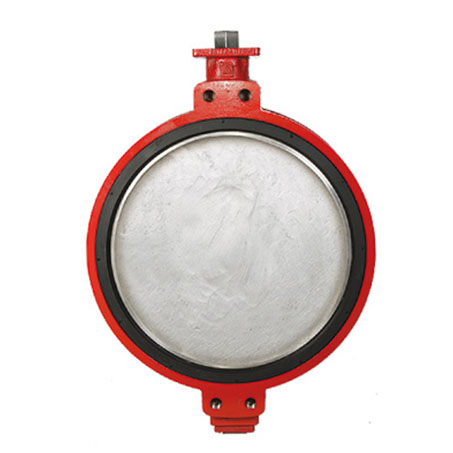

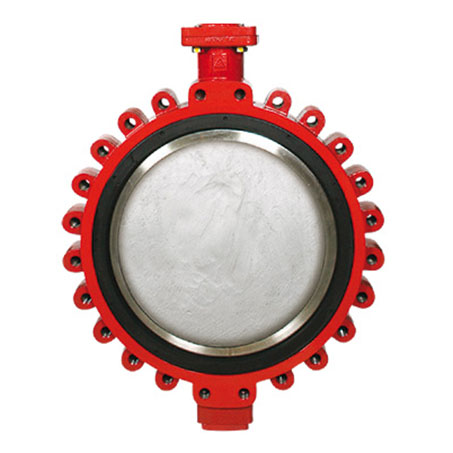

Construído em uma peça única nas configurações Wafer, Flangeada e Lug, as Válvulas Borboleta Série RS possuem a opção de corpo com pescoço estendido para maior distanciamento e isolamento da tubulação. O modelo tipo Wafer possui quatro semi-lug que facilitam a instalação e centralizam a válvula nos flanges da tubulação.

> Disco Excêntrico

Disco configurado para propiciar baixa perda de carga na posição totalmente aberta. A área de vedação é polida em todo o perímetro, assegurando vedação total com a sede e baixo torque de acionamento.

> Haste

A haste superior transmite a rotação ao disco através de fixação com plugue de torque travantes. A haste inferior é acoplada a um dispositivo de centragem do disco em relação ao corpo, fixados ao disco por um plugue de torque travante, caracterizando o sistema “Trunnion” do conjunto – garantindo um perfeito alinhamento entre o corpo, disco e sede.

> Sede Intercambiável

Com sede de elastômero vulcanizado em um anel rígido, a sede da válvula RS é fixada na lateral do corpo evitando deformações e reduzindo o toque de acionamento.
A série RS possui dois níveis de vedação:

Nível 1: Vedação no flange de instalação na lateral, onde a sede se está localizada, sendo necessário a utilização de juntas entre o corpo e o flange oposto à sede.
Nível 2: Vedação por meio do contato da sede e o disco.
**No lado oposto a sede, é necessário a utilização de juntas**

> Mancal

O mancal em bronze da Série RS elimina o atrito entre a haste e o corpo, proporcionando redução de torque.

> Gaxeta

Sistemas de gaxetas acionadas através do preme-gaxeta que efetua a vedação de proteção na haste superior.
