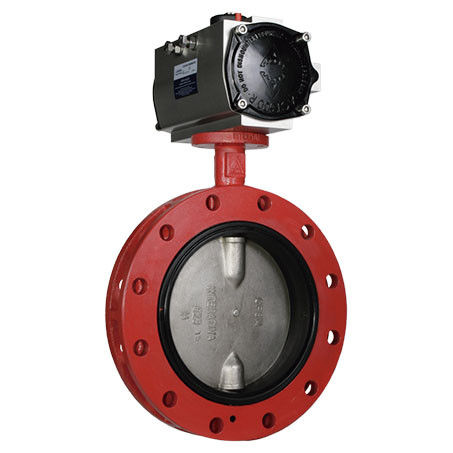

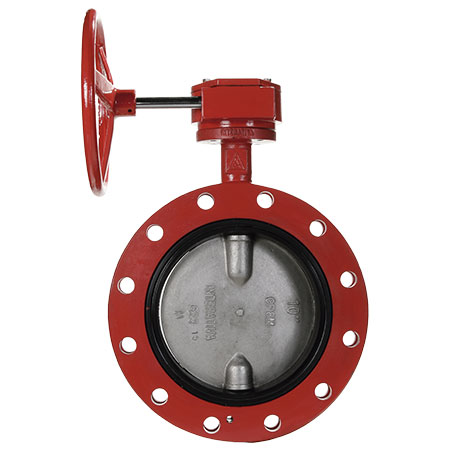

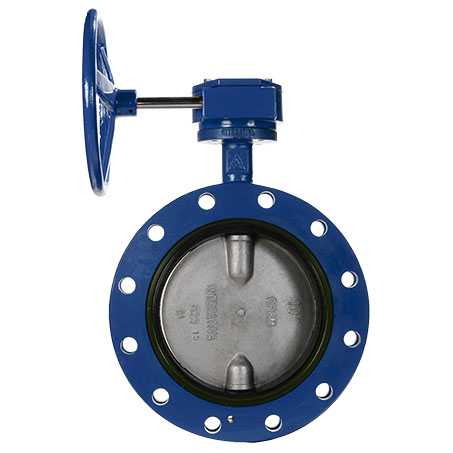

VÁLVULA BORBOLETA CONCÊNTRICA - SÉRIES NE E NF
VÁLVULA BORBOLETA CONCÊNTRICA - SÉRIES NE E NF
As válvulas borboleta concêntricas séries NE e NF possuem excelente performance, facilidade de manutenção e intercambialidade dos componentes. Além disso, uma das grandes características dessas válvulas são a variedade e versatilidade de materiais e range de diâmetros, que vão de 1½” até 24″.
Série NE: 1½” a 12” (40 a 300mm)
Série NF: 14” a 24” (350 a 600mm)
descrição
> Norma de Construção
API 609 Categoria A
> Conexões
Wafer, Lug e Flangeada (Corpo longo e curto)
> Face a Face
API 609 Categoria A
ISO 5752 Col. 20
MSS SP-67 (Exceto DN 16″ e 18″)
> Limites de Pressão
50 a 250 psi
> Corpo

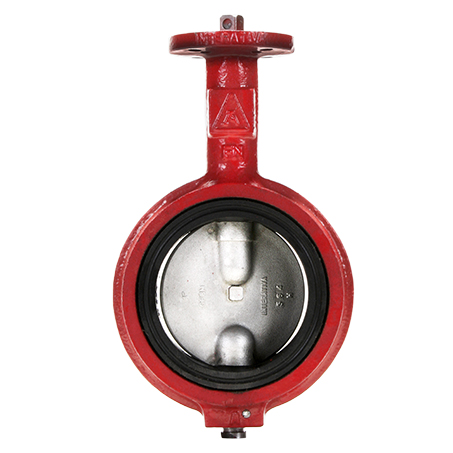

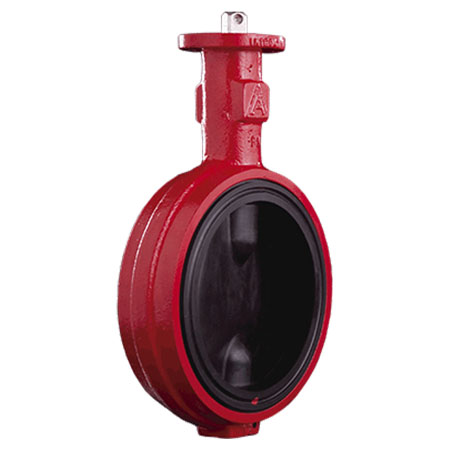

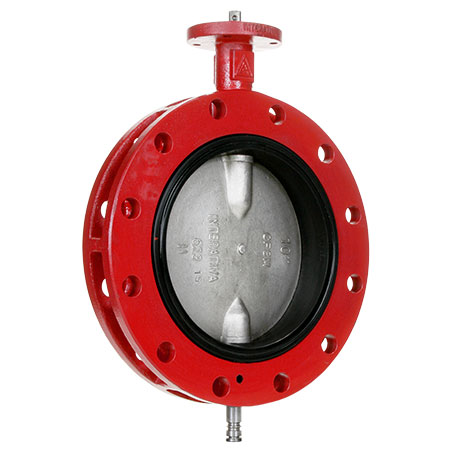

Corpo Wafer, Lug e Flangeado fundido em monobloco com um anel integrado ao corpo no tipo Wafer na série NE ou semi-lugs nas séries NF, que permitem a correta centralização da válvula entre flanges. Seu pescoço longo permite o isolamento térmico da tubulação.
> Disco
O perfil fino do disco proporciona um Cv mais alto que aqueles que possuem haste passante, resultando em menor perda de carga. A borda do disco é polida manualmente, produzindo baixo torque, total vedação e maior vida útil para a sede.
> Haste superior e inferior
A conexão disco x haste é feita através de um encaixe quadrado. O resultado é um sistema que não utiliza pinos, plugues ou parafusos, eliminando a possibilidade de vazamento por esses componentes.
A haste superior e flange de topo em conformidade com as normas ISO 5211 e DIN 3337, proporciona conexão segura com atuadores manuais, pneumáticos, elétricos e outros. Um sistema de retenção da haste garante a característica de antiexpulsão da mesma.
> Mancais
Mancais em polipropileno (NE) e bronze (NF) eliminam o atrito entre corpo e haste, proporcionando baixo torque e vida longa útil à haste.
> Sede
A sede reveste totalmente o corpo, evitando o contato do fluído com o corpo. Não é necessário a junta para instalação entre flanges. A sede se estende do face-a-face do corpo, fazendo a vedação entre o corpo e os flanges da tubulação.
O elastômero é vulcanizado a um anel rígido, formando um “cartucho” que proporciona:
– Fácil instalação, sem que uma posição específica do disco seja necessária;
– Elimina alto torque e falha prematura da sede causado por distorções do elastômero;
– Simplifica a substituição da sede, uma vez que não são necessárias ferramentas especiais para isso;
– Alta resistência para serviços a vácuo. A vedação da haste é feita através do contato do disco com a sede e através de dois semi-o’rings moldados no furo da haste.
